Mercado Quebra-Galho

Vista aérea do modelo 3D do mercado

Cliente: Quebra-Galho Protásio
Local: Porto Alegre, RS
Ano: 2025
Área: 130 m²
Categoria: Refrigeração
Projetista: Rosana Inacio Leite

Mercado de bairro com parede de vitrines refrigeradas, padaria, café e hortifrúti, todo em MDF noce amêndoa com bordas pretas.

A loja tem um perímetro irregular, com uma parede em diagonal. As vitrines refrigeradas correm pelo fundo em um único L, de bebidas e laticínios a carnes e congelados, e deixam o centro livre para os caixas e a circulação.

Do outro lado ficam a padaria e o café: autosserviço seco, confeitarias refrigerada e estufa e o móvel do café, em sequência. Na parede inclinada, a fruteira e o bananeiro acompanham a vitrine de hortifrúti de seis portas. Toda a marcenaria é em MDF noce amêndoa com bordas em MDF preto.

[01]Da planta ao render

[01] Refrigeração · 2025

Mercado Quebra-Galho

[Clique nos pontos]PlantaRender100%

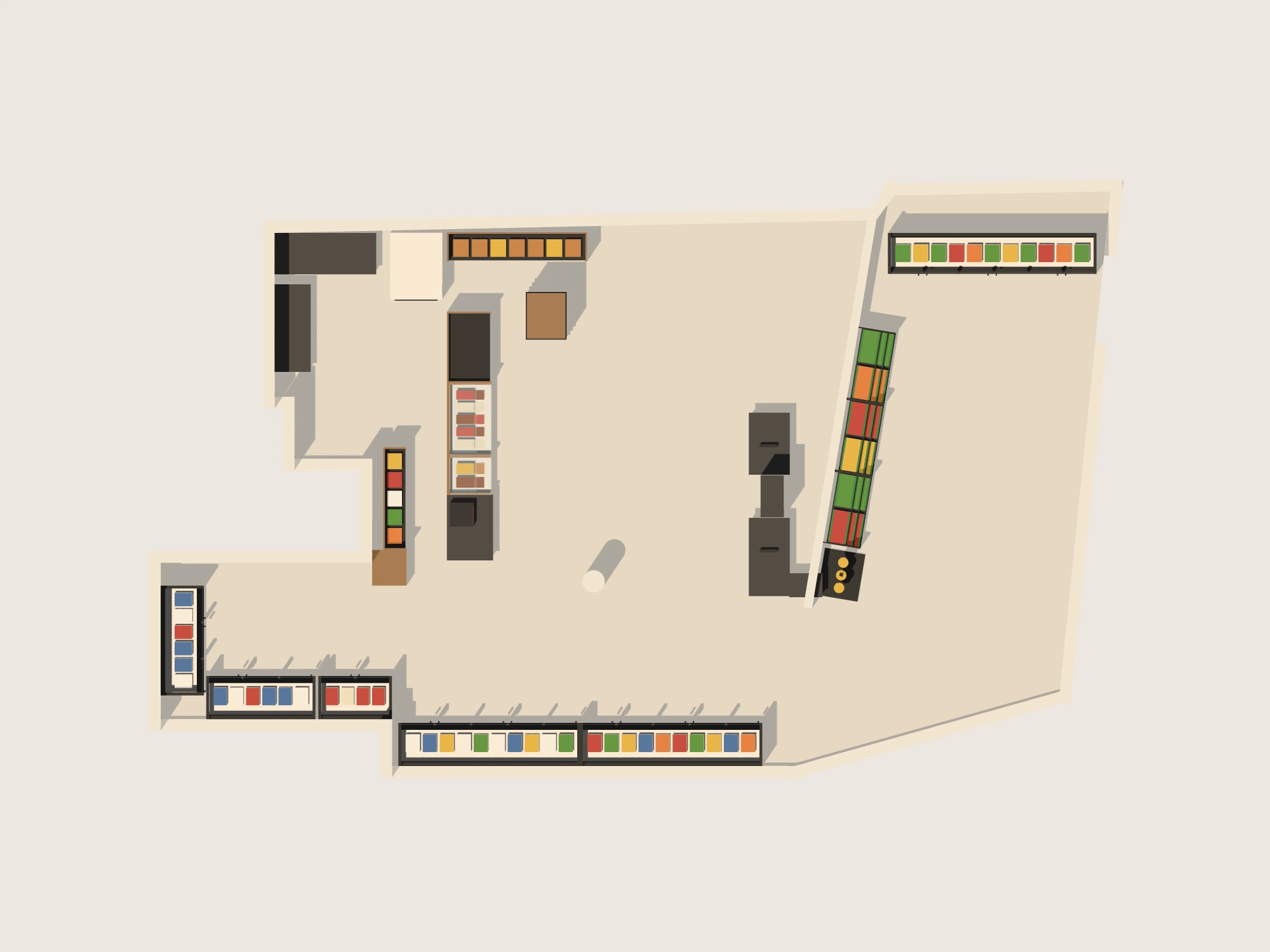

Vista superior do modelo 3D do mercado

ESC 1:50130 m² · Porto Alegre, RS

Mercado de bairro com parede de vitrines refrigeradas, padaria, café e hortifrúti, todo em MDF noce amêndoa com bordas pretas.

[02]Do traço à perspectiva

[02] Refrigeração · 2025

Mercado Quebra-Galho

PerspectivaRender100%

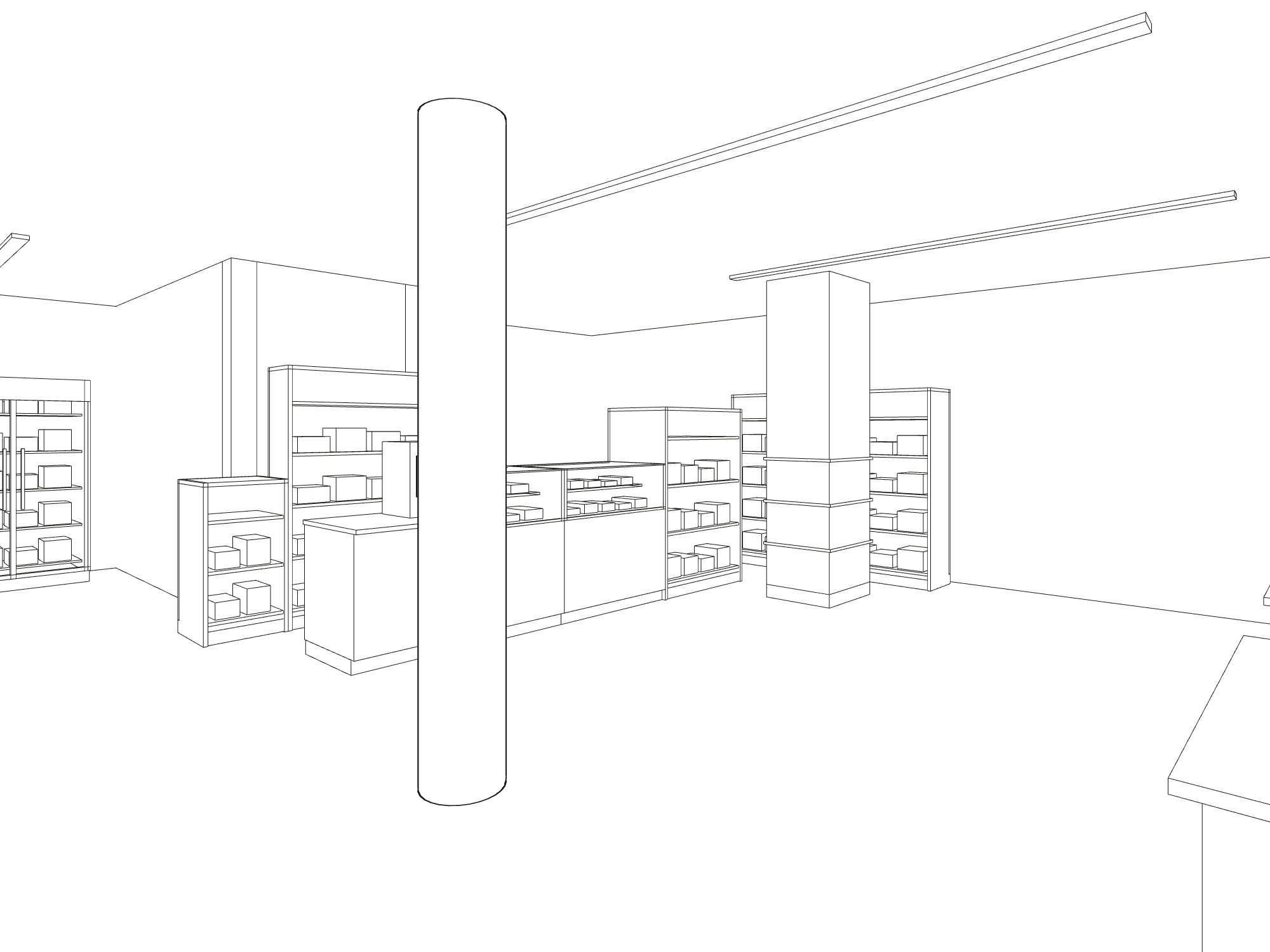

Perspectiva a traço da padaria, vista dos refrigerados

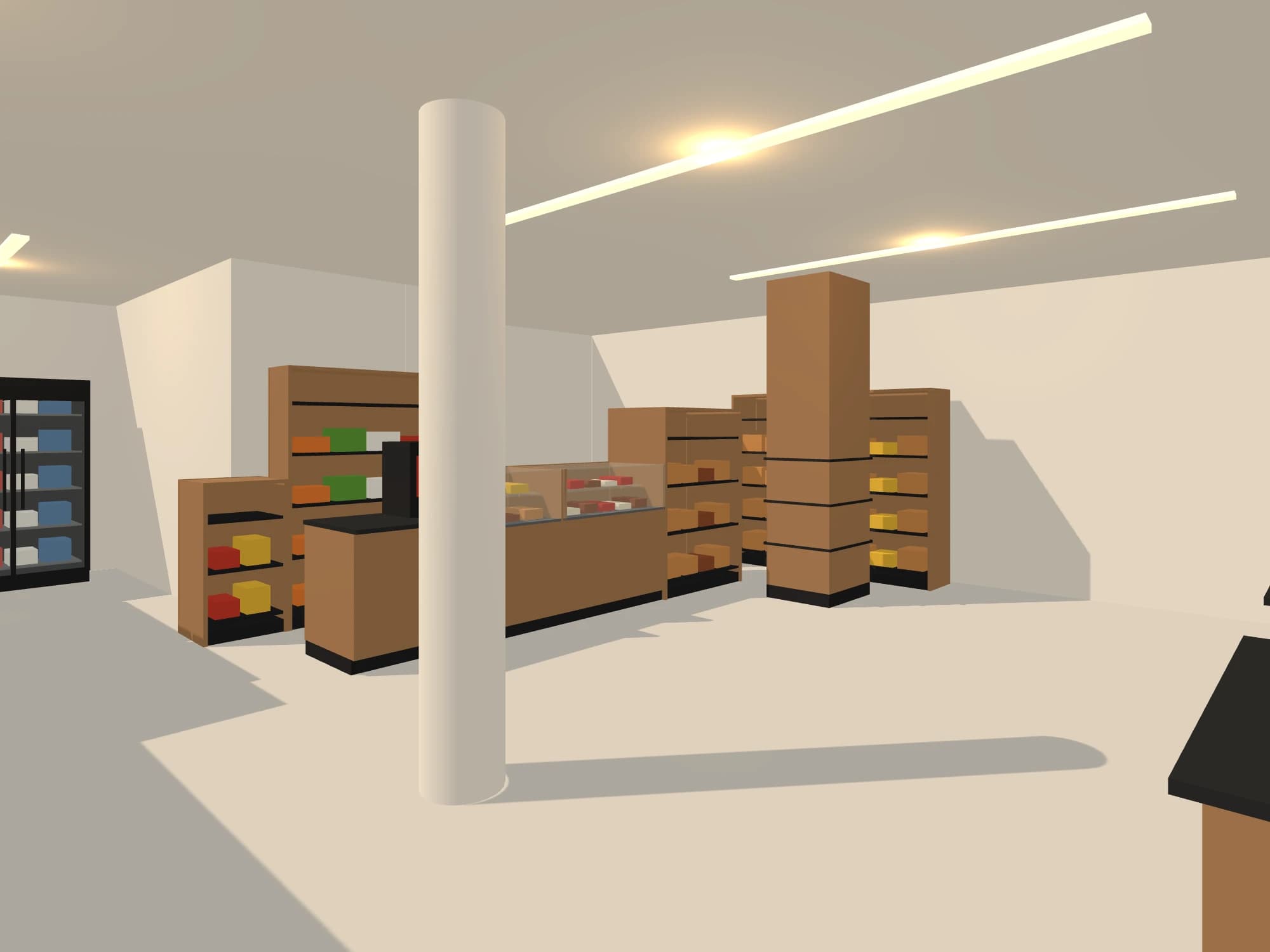

Perspectiva do modelo 3D da padaria

PERSP. 2 PONTOS130 m² · Porto Alegre, RS

Mercado de bairro com parede de vitrines refrigeradas, padaria, café e hortifrúti, todo em MDF noce amêndoa com bordas pretas.

[03]Pranchas do projeto

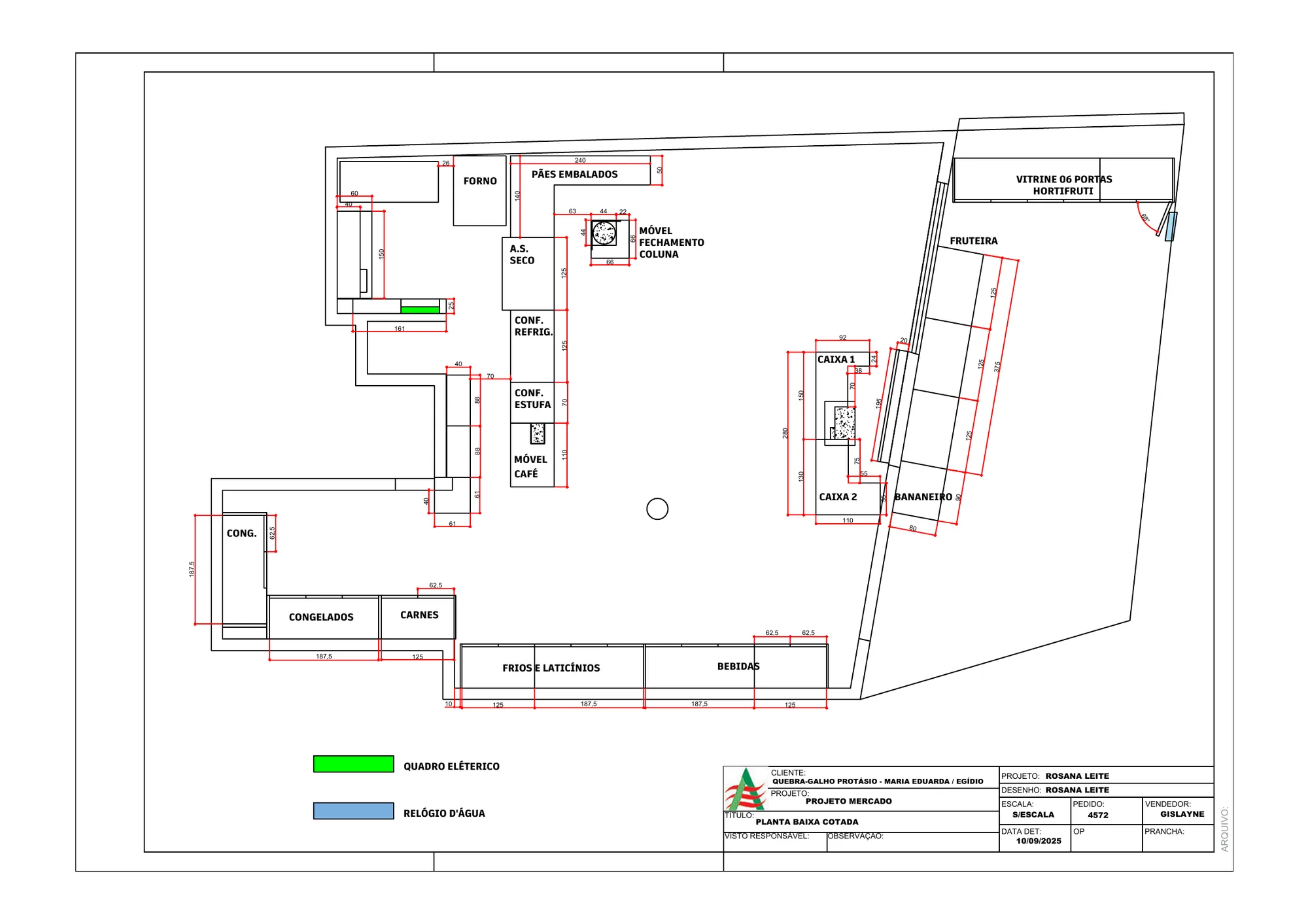

Planta baixa cotada do mercado — Vitrines no L do fundo, padaria e café à esquerda, caixas no centro e fruteira ao longo da parede inclinada.

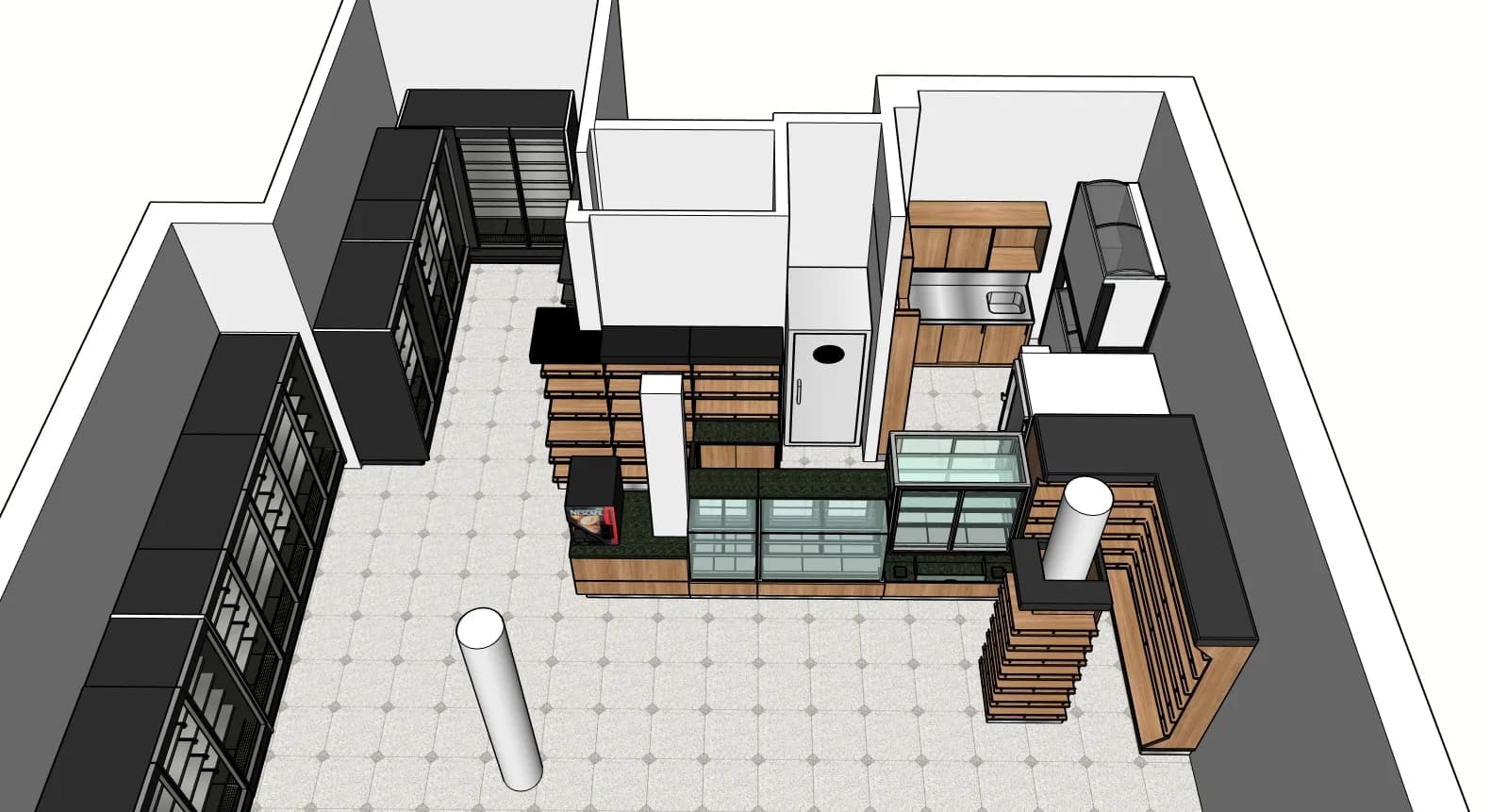

Vista aérea do modelo 3D do mercado — Vitrines no L do fundo, padaria e café à esquerda, caixas no centro e fruteira ao longo da parede inclinada.

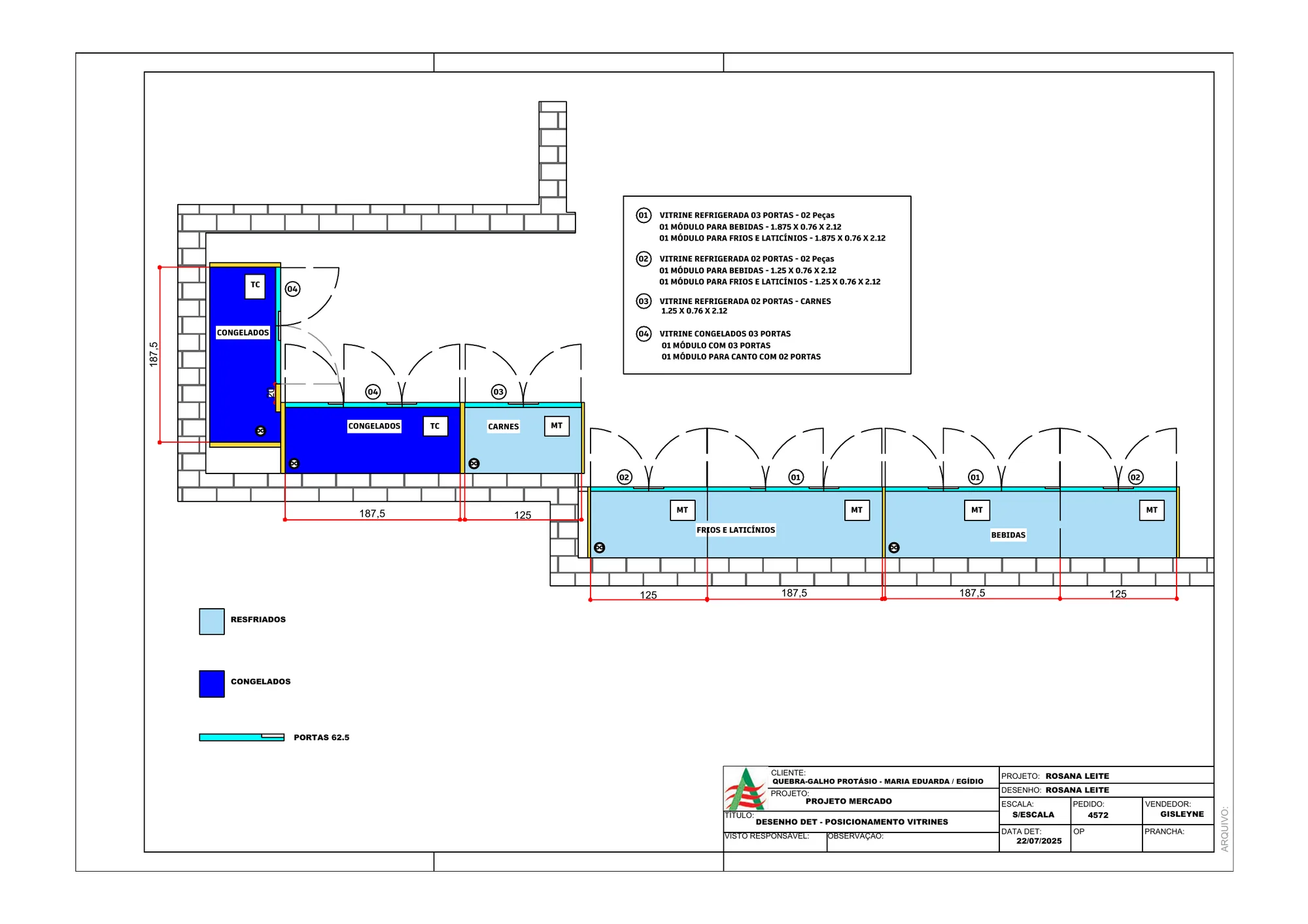

Posicionamento das portas das vitrines em planta — Cinco portas para bebidas, cinco para laticínios, duas para carnes e o módulo de congelados, com arremate em chapa preta na junção entre as vitrines.

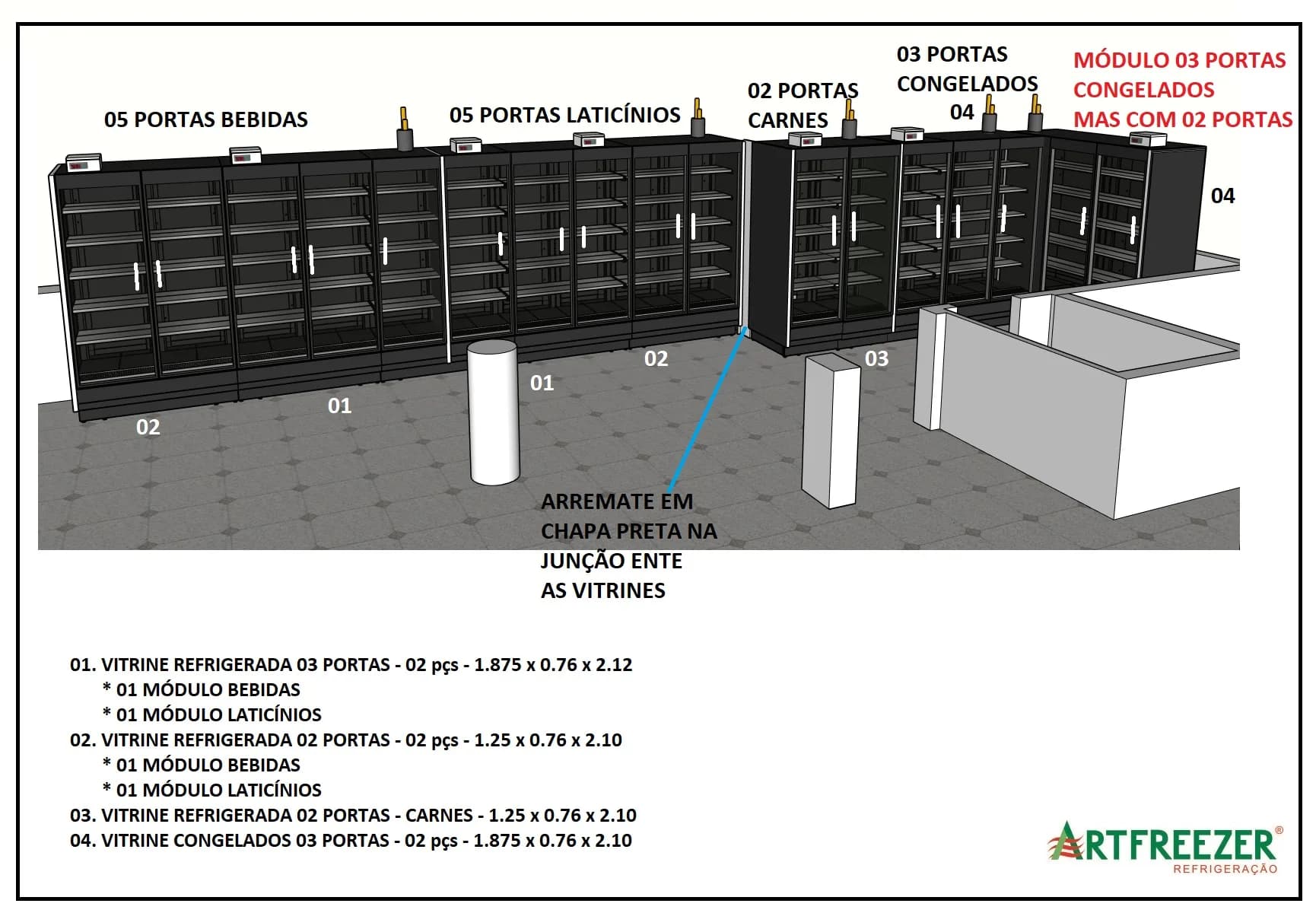

Render da parede de vitrines refrigeradas — Cinco portas para bebidas, cinco para laticínios, duas para carnes e o módulo de congelados, com arremate em chapa preta na junção entre as vitrines.

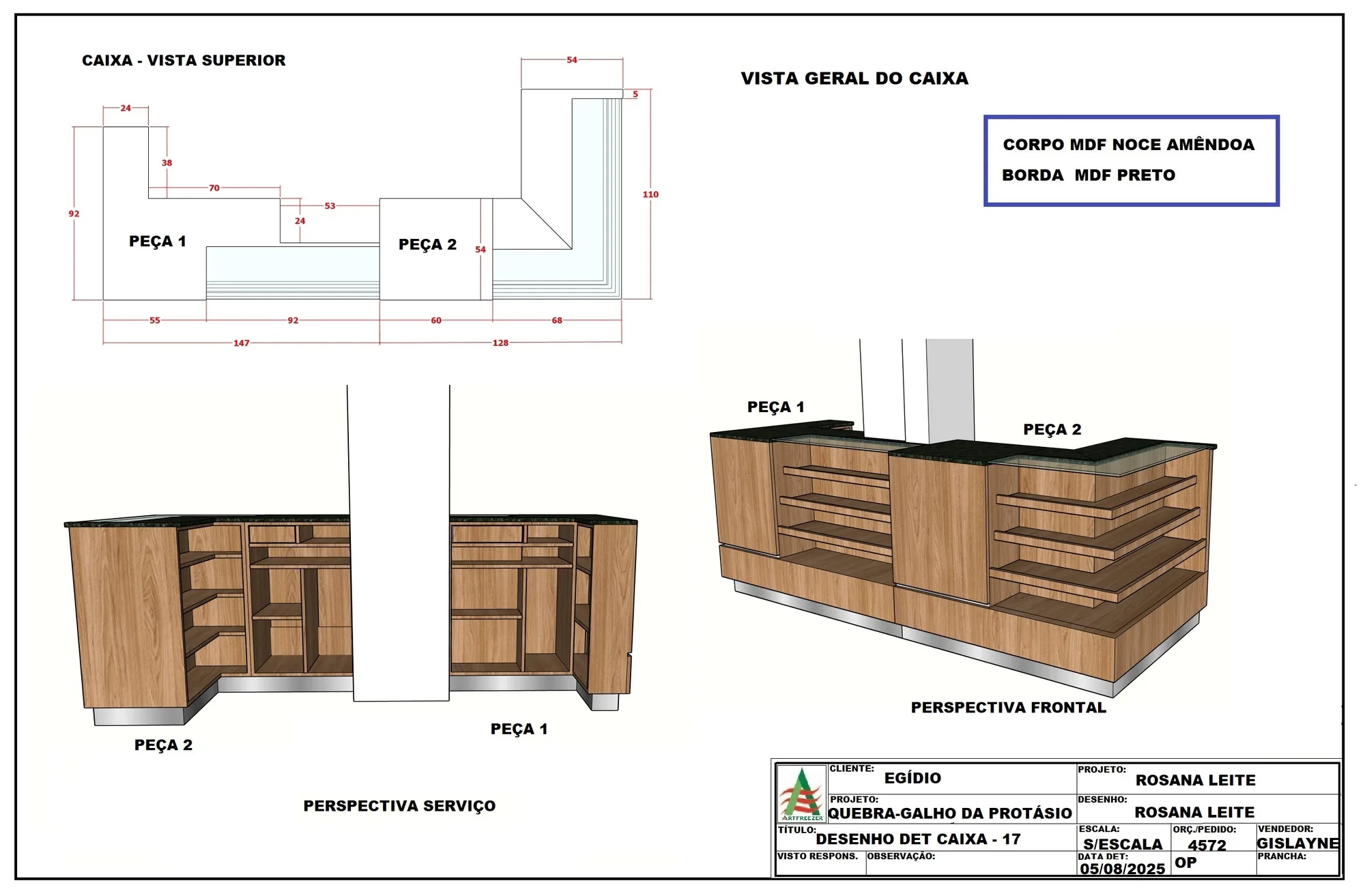

Prancha de detalhamento do caixa em duas peças — O caixa é feito em duas peças que abraçam o pilar, com prateleiras de impulso na frente e nichos de serviço atrás.

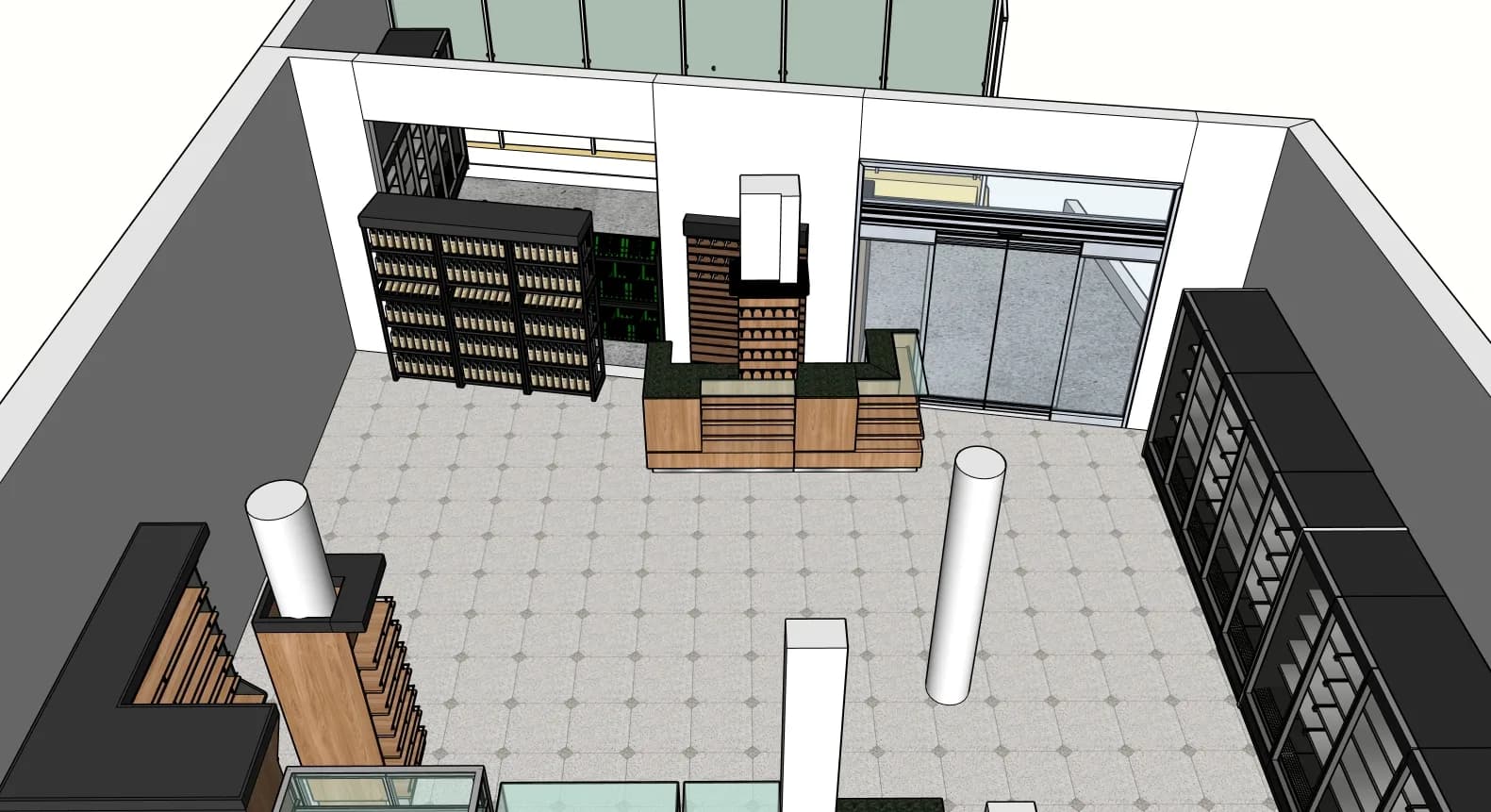

Render do caixa junto ao pilar, com a adega ao fundo — O caixa é feito em duas peças que abraçam o pilar, com prateleiras de impulso na frente e nichos de serviço atrás.

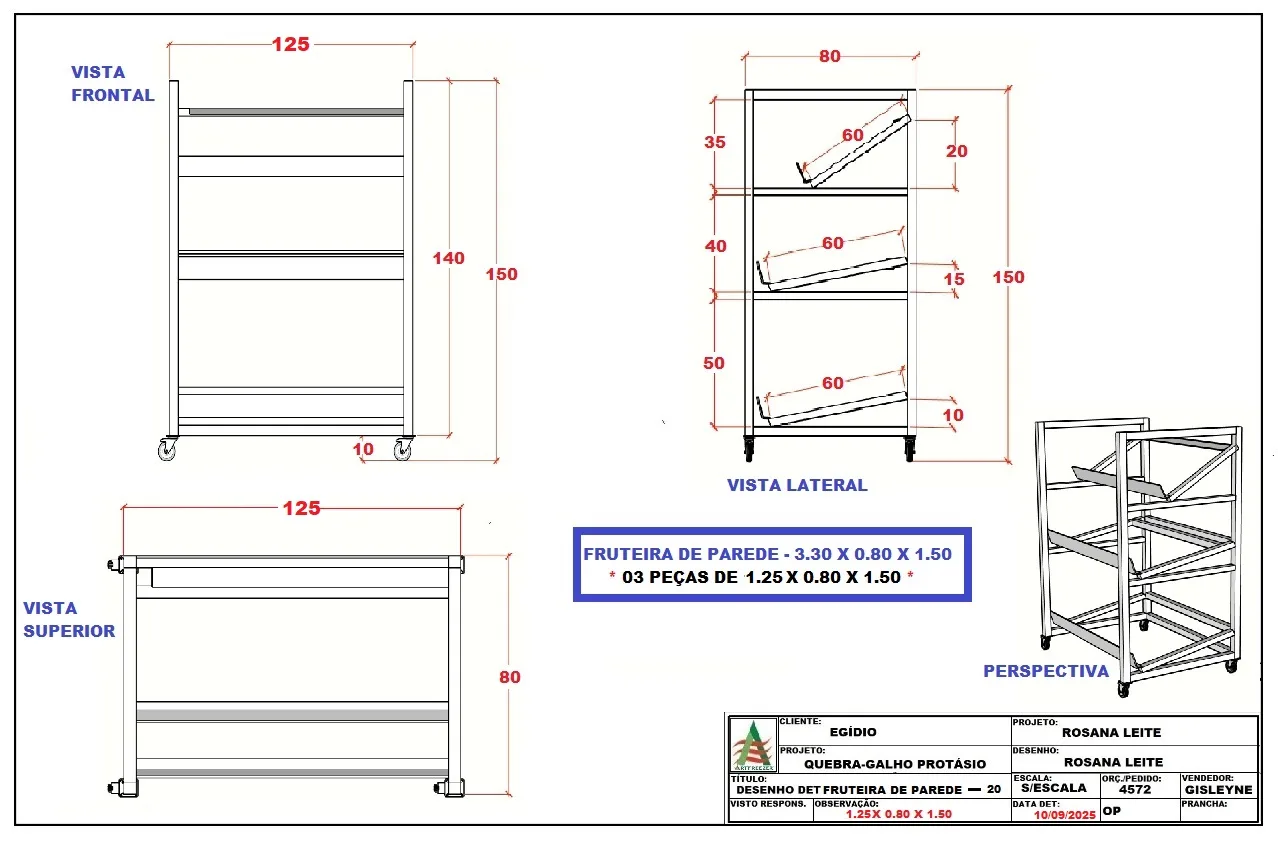

Prancha da fruteira de parede em estrutura metálica — Estrutura metálica com três níveis de caixas inclinadas, ao lado da vitrine de hortifrúti de seis portas.

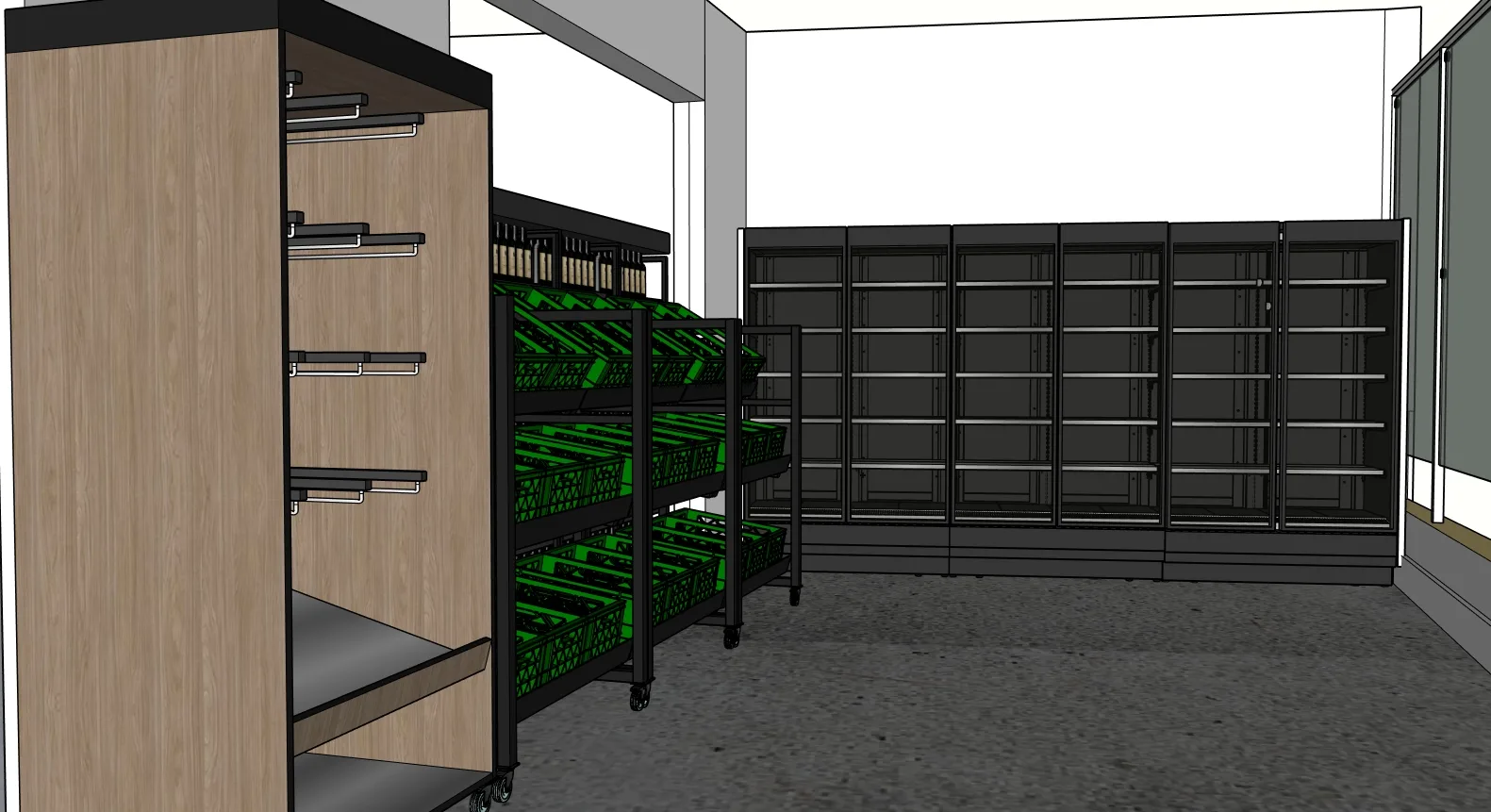

Render da fruteira com caixas verdes ao lado das vitrines — Estrutura metálica com três níveis de caixas inclinadas, ao lado da vitrine de hortifrúti de seis portas.

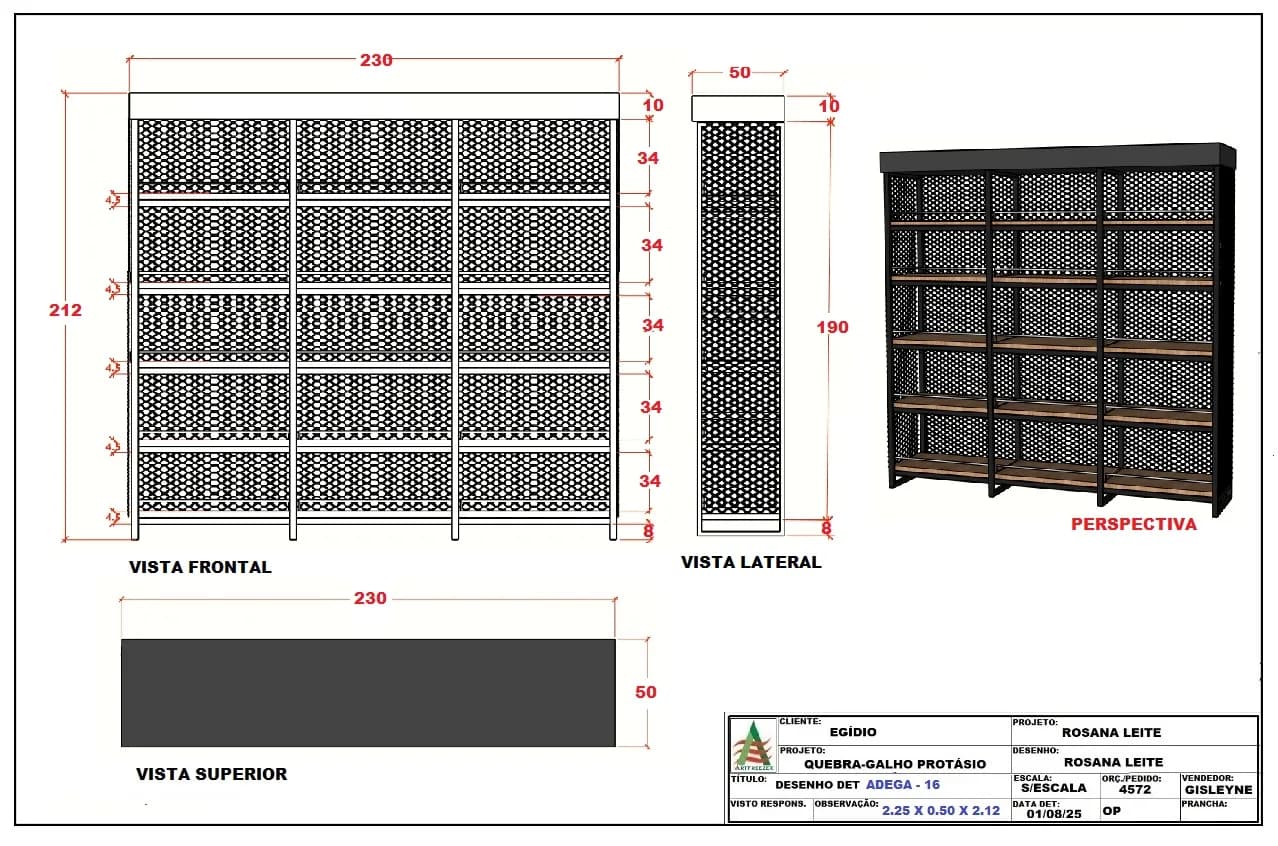

Prancha da adega em chapa perfurada — Adega em chapa perfurada preta com prateleiras de madeira, com 2,30 m de largura e 2,12 m de altura.

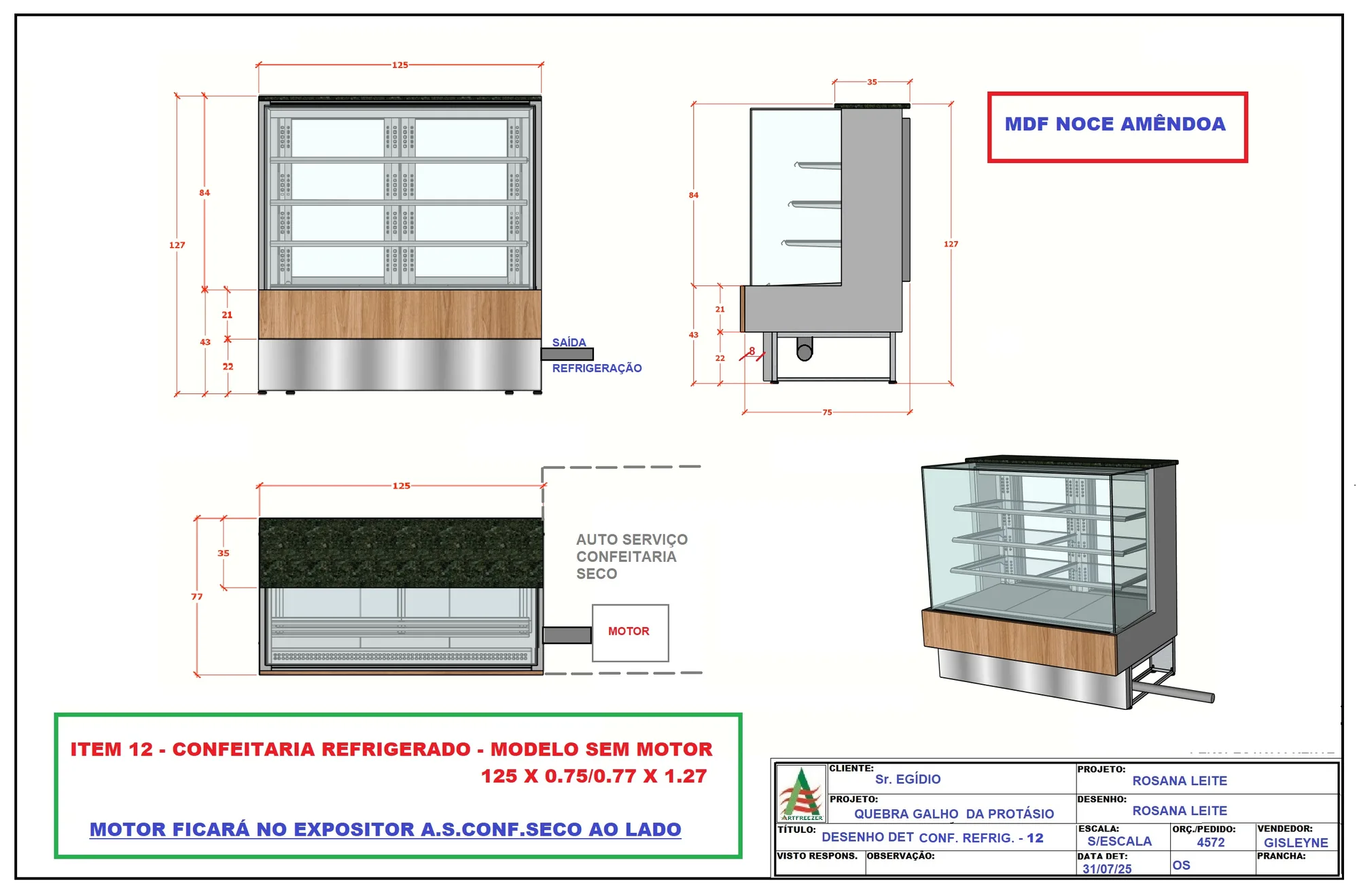

Prancha da confeitaria refrigerada — Confeitaria sem motor aparente: o motor fica no autosserviço seco ao lado, e a frente é revestida em MDF noce amêndoa.

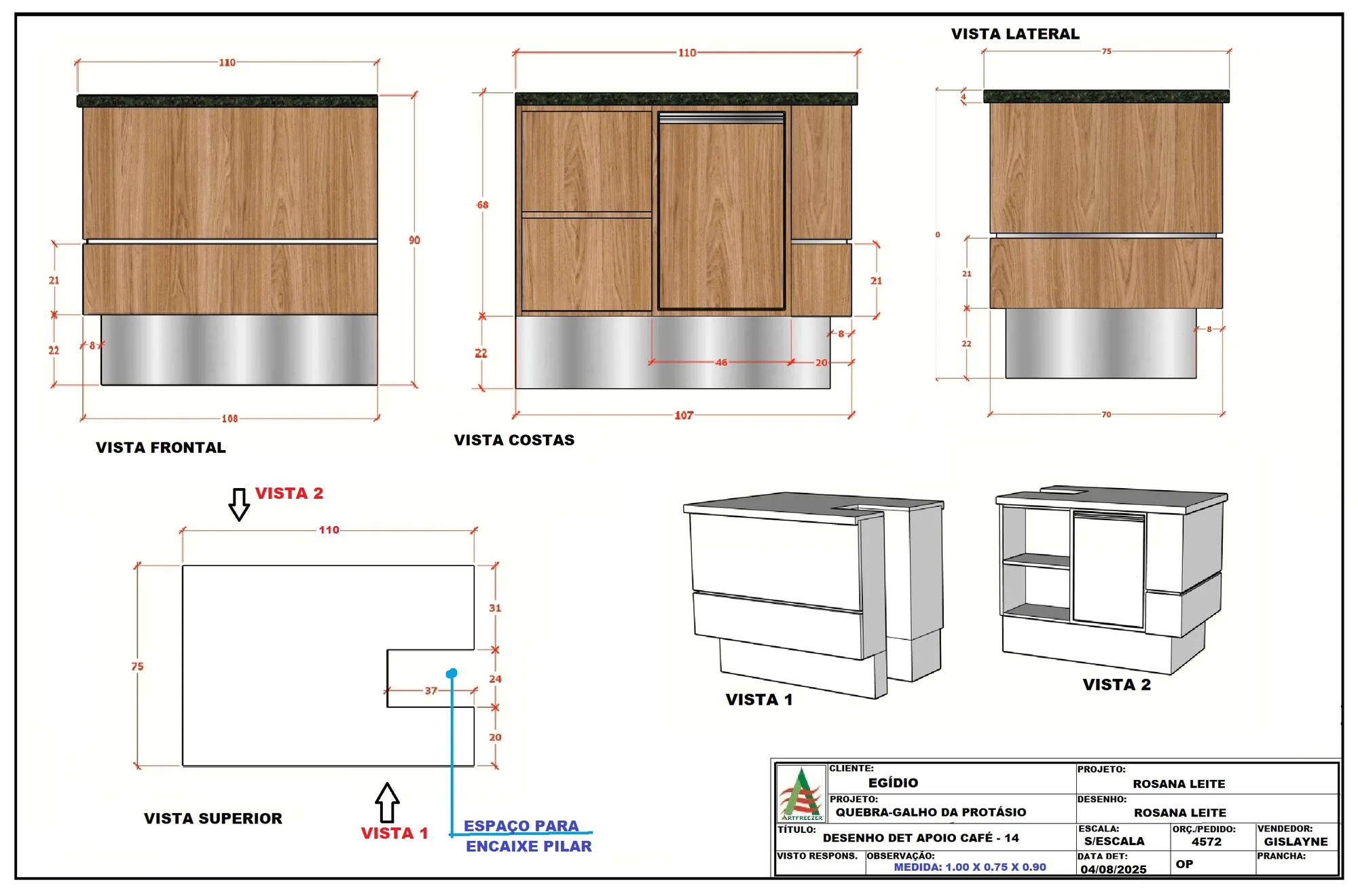

Prancha do balcão de apoio do café — Balcão de apoio para o café, com o tampo no mesmo nível das confeitarias ao lado.

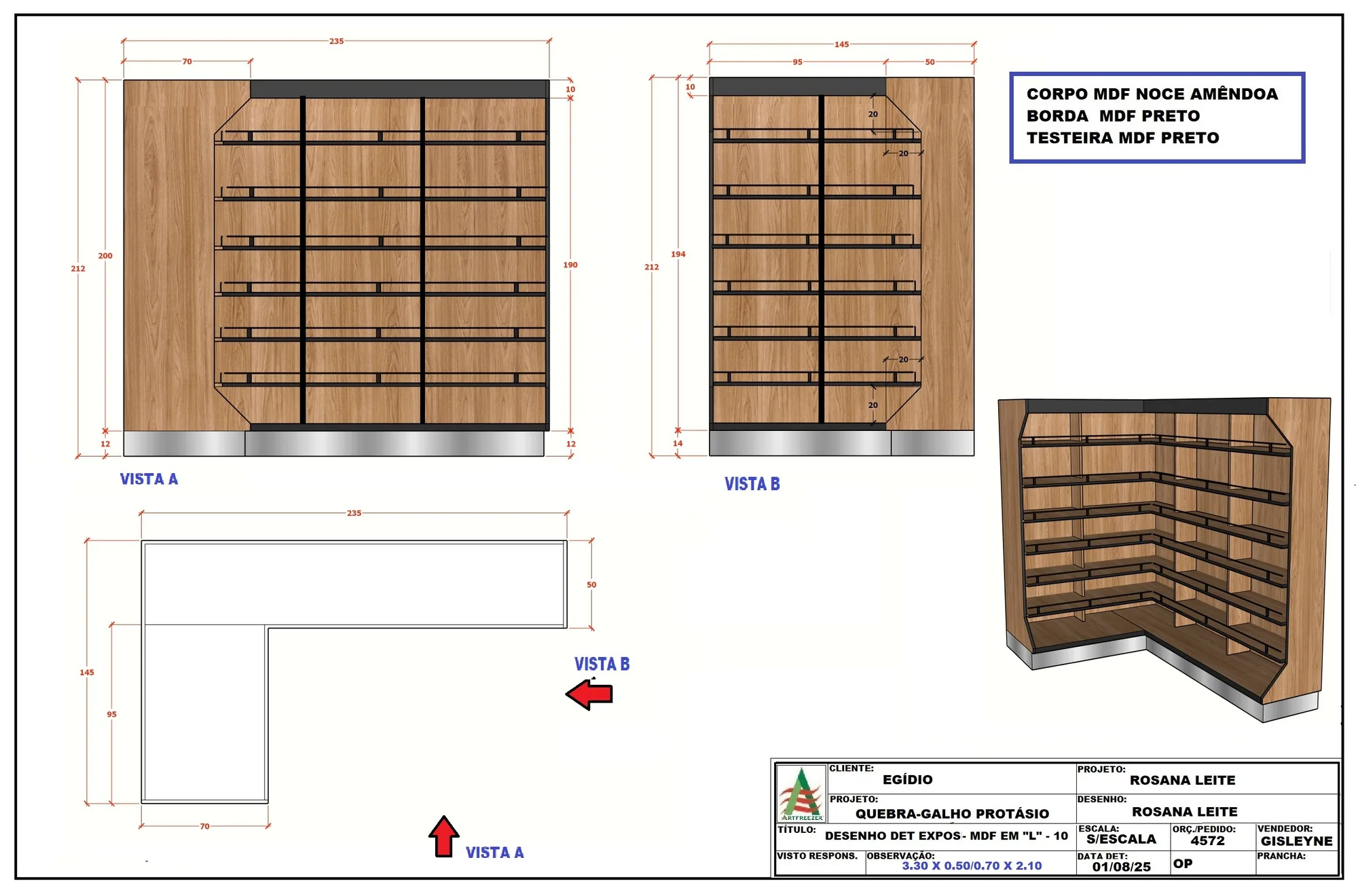

Prancha do expositor de canto em MDF — Expositor de canto em MDF noce amêndoa, com vistas cotadas e perspectiva para a fábrica.

[04]Do esboço ao modelo 3D

100%Role para construir

EsboçoVolumetriaModelo detalhadoFinalizado

Modelo 3D

Arraste para girar

130 m² · Porto Alegre, RS

[05]Materiais e paleta

Selecione uma amostra

[01] #A47B55

MDF noce amêndoa

Corpo dos móveis

A mesma madeira quente em toda a marcenaria da loja.

[06]Do traço à realidade

Perspectiva do modelo 3D da padaria

Perspectiva a traço da padaria, vista dos refrigerados

TraçoRender

Arraste para comparar
